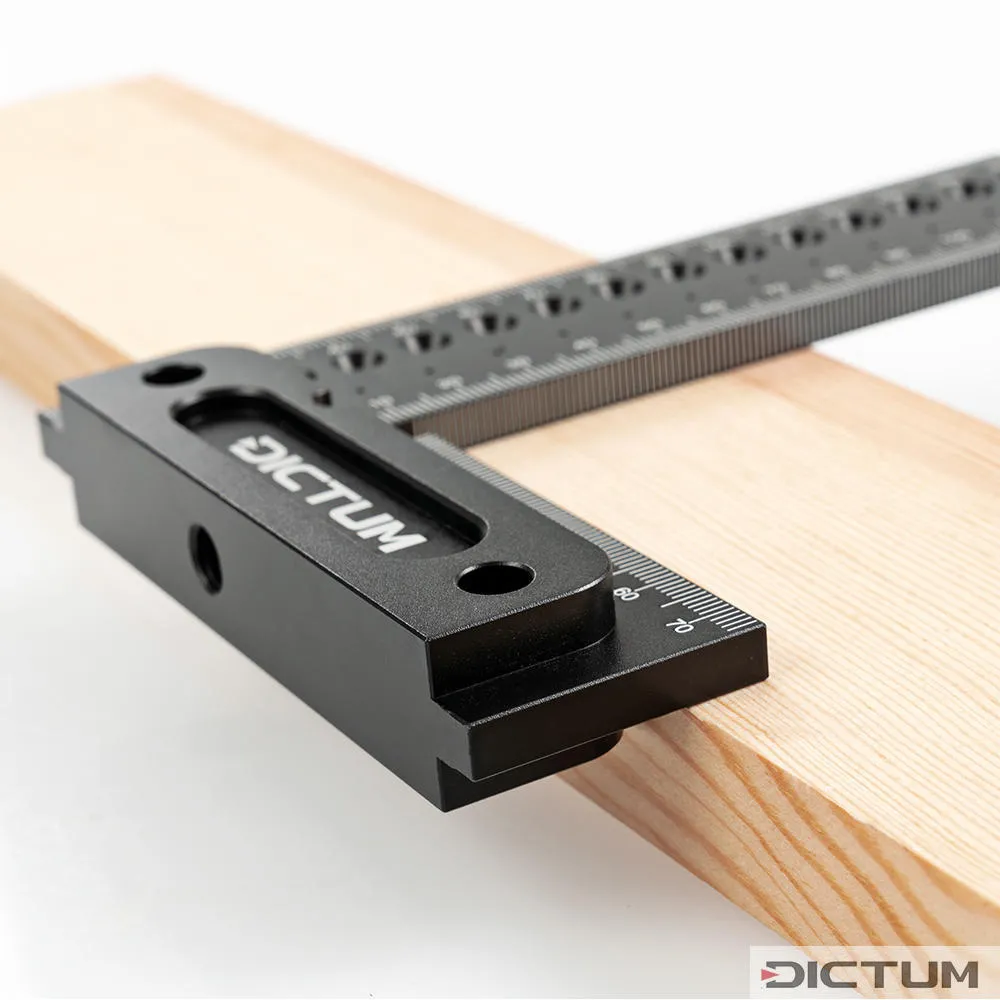

Cette équerre de précision unique combine les caractéristiques d'une équerre de contrôle et d'une équerre de traçage. Jusqu'à présent uniquement disponible sous forme d'outils séparés, l'équerre de précision DICTUM offre des résultats de mesure précis ainsi qu'un traçage facile et précis des mesures de longueurs et d'angles. Fabriquée à partir d'une seule pièce d'aluminium robuste, l'équerre DUO n’est pas soumis aux tolérances d’assemblage, comme c'est par exemple le cas des équerres en plusieurs parties, avec des poignées rapportées. C’est ainsi qu’il est possible de garantir à long terme une précision angulaire de 0,01 mm sur 100 mm. L'efficacité de cet outil qui combine équerre de contrôle et équerre de traçage réside dans l'échelle graduée unique, qui se prolonge sur la surface étroite de la lame de 6,5 mm d'épaisseur, résistante à la torsion. Cela permet d'éviter un décalage de parallaxe (phénomène optique qui entraine un décalage entre la graduation de l'échelle et la surface de la pièce à usiner). DUO en tant qu'équerre de contrôle :lame ultra robuste et résistante à la torsion de 6,5 mm, ce qui évite tout fléchissement ou toute déformation. La grande résistance à la déformation permet une application et un contrôle précis, par exemple par le procédé de filet de lumière. La large poignée permet de poser l'équerre de manière sûre, par ex. sur les tables de machines, pour le réglage des butées. DUO en tant qu’équerre de traçage :échelles graduées intérieures et extérieures sur les deux côtés, ainsi que des échelles graduées sur les surfaces étroites, ce qui permet une grande précision dans le marquage et dans la lecture, car tout décalage de parallaxe est impossible. Deux rangées de trous de marquage de forme conique pour des mines de crayon de 0,5 mm. Il est ainsi possible de réaliser des traçages précis tous les 5 mm. Utilisable également comme trusquin : il suffit d’insérer une mine de crayon dans le trou approprié et de faire glisser l'équerre de précision le long du bord de la pièce à usiner comme un trusquin.Autres avantages uniques :le point zéro de toutes les échelles commence au point d'appui. Le point zéro de l'échelle intérieure commence au bord d'appui de la tête d’équerre, ce qui permet de lire et de tracer des marquages à la distance correcte du bord de la pièce à usiner. Une contre-dépouille sur le coin intérieur assure une vue dégagée sur le bord de la pièce à usiner ainsi que sur les marquages. Des échelles graduées supplémentaires sur la lèvre d'appui de la tête d’équerre, large de 10 mm. Leur point zéro se trouve exactement sur le bord intérieur de la lame et permet la mesure simultanée de la longueur et de la largeur de la pièce à usiner. Surface noire mate entièrement anodisée avec échelle graduée blanche contrastée, pour une grande précision de lecture sans reflets gênants. Les creux profonds des poignées des deux côtés de la tête d’équerre offrent un maintien sûr dans toutes les positions. Deux trous dans la tête d’équerre permettent de fixer l'équerre de précision, par exemple, avec des mors de serrage (N° 714515), un filetage intérieur sur la partie inférieure avec une vis M8. DUO-250 et DUO-300 équipées de stoppeurs pour le réglage d'angles :Des stoppeurs en acier inoxydable pour le réglage d'angles sont placées sur la tête d’équerre de l’équerre de précision DUO-250 (N° 708219) ou DUO-300 (N° 708280). Ceux-ci peuvent être retirées à l'aide d'un tournevis plat et vissés à la lame dans les positions angulaires souhaitées (10°, 15°, 20°, 22,5°, 30°, 40°, 45° et 50°). Si on place l'équerre de précision DUO-250/DUO-300 sur le bord de la pièce à usiner grâce au stoppeur pour le réglage d'angles et au coin intérieur arrondi de la tête d’équerre, l'angle souhaité peut être tracé sur les deux côtés de la lame. Équerre de précision DICTUM DUO-150
